Snímač AE

typ MTR-5 / MTPA-5

Přednosti >>> celokovové pouzdro s nízkou hodnotou šumu a vyšší mechanickou odolností.

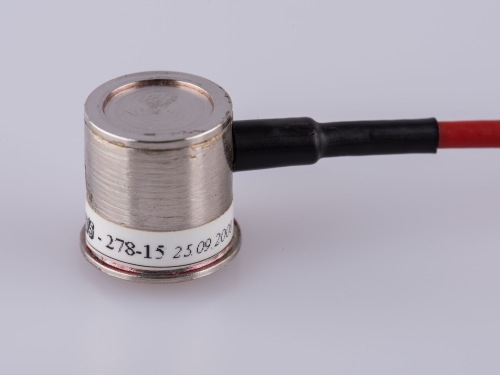

MTR-5

MTR-5
Rozměry průměr 16 mm, výška 17 mm
Materiál pouzdra ocel s povrchem Ni
Dotyková plocha ocelová membrána s Ni povrchem
průměr 12 mm

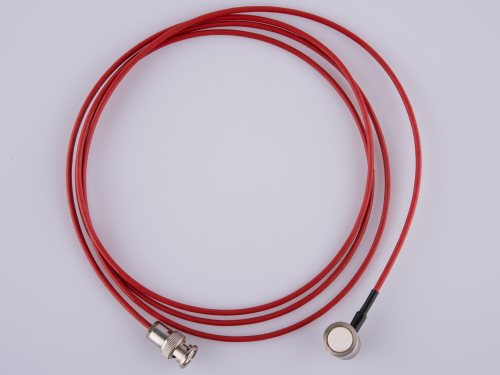

Provedení vývodu radiální vývod koaxiálním kabelem o průměru 3,2 mm s BNC konektorem
Materiál piezoelementu PZT třída 200
Provozní teplota MTPA05: -20°C až +65°C
MTR05: -20°C až +150°C
Určení snímačů pro laboratorní i průmyslová měření akustické emise
Předzesilovač

MTR-5: není, snímač vyžaduje externí koaxiálový impedanční převodník s předzesilovačem, pokud by koaxiálová trasa byla delší než cca 2 m

MTPA-5: vestavěný impedanční převodník se zesilovačem typ. 35 dB

Připevnění snímače magnetickým držákem, lepením, přírubou

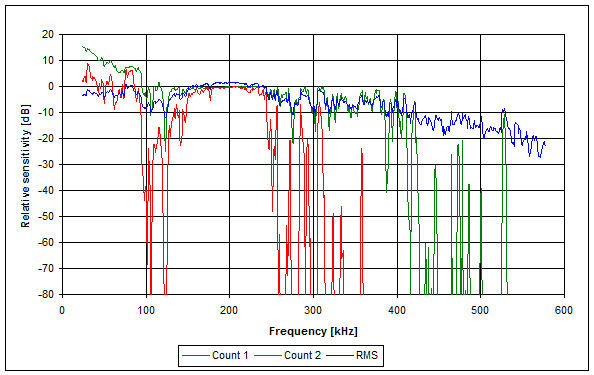

MTR-5 - frekvenční charakteristika
Relativní srovnávací charakteristika REF05 (snímač s keramikou PZT třída 200)
