Předzesilovače ke snímačům AE

Jsou vyrobeny hybridní technologií - kombinací plošné montáže a tenkovrstvých součástek na keramickém substrátu o velikosti 7 x 7 mm.

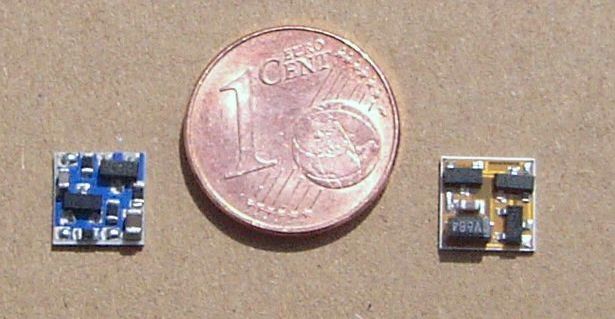

Osazený sital zesilovače Předzesilovače slouží k zesílení signálu a k přizpůsobení vysoké impedance piezoelektrického snímače poměrně nízké vstupní impedanci záznamového zařízení. Při koaxiálních vedeních delších než asi 2 m je nezbytné použití předzesilovače, jinak dojde vlivem kapacity kabelu a impedančního nepřizpůsobení k zeslabení signálu.

Při použití předzesilovače s přístroji DAKEL-IPL, nebo DAKEL-XEDO je předzesilovač napájen po výstupním koaxiálním kabelu z příslušného přístroje.

Parametry předzesilovačů:

Zisk:	asi 35 dB - viz graf
Vstupní impedance:	150 kOhmů \|\| 14 pF
Napájecí napětí:	12V až 35V
Způsob napájení:	po výstupním koaxiálním kabelu
Spotřeba proudu:	cca 6 mA/12V, cca 7 mA/35V
Provozní teplota:	-20°C až +85°C
Vstup:	zásuvka BNC
Výstup:	zásuvka, nebo vidlice BNC

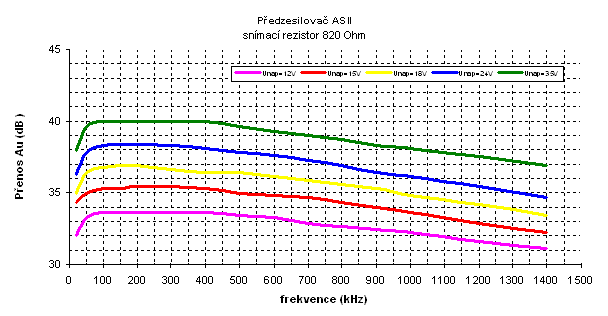

Závislost frekvenční charakteristiky na napájecím napětí:

přenosové charakteristiky zesilovače

Vnější konstrukce zesilovačů:

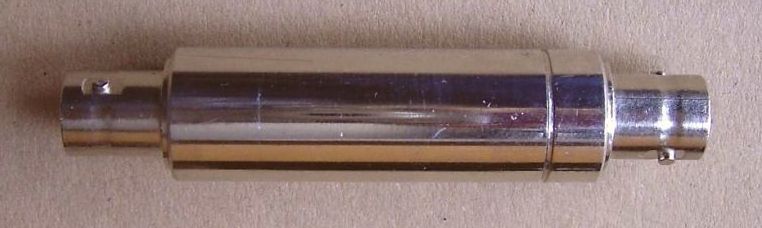

zásuvka BNC - zásuvka BNC

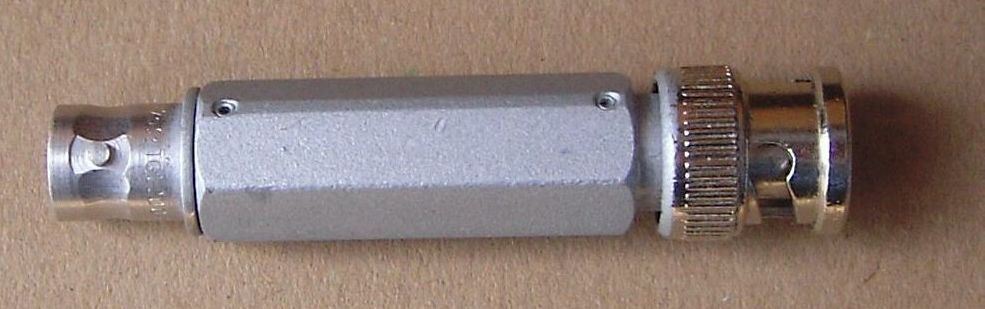

zásuvka BNC - vidlice BNC

Na zvláštní objednávku je možné dodat i miniaturní provedení zesilovačů s konektorem SMA.
